静止无功发生柜TKM-SVG3、4系列

产品简介


TKM-SVG系列静止无功发生柜以数字信号处理器(DSP)为核心,通过电抗器将自换桥式电路并联在电网上,采用实时数据采集技术和动态跟踪技术检测电网电压、电流信息,通过内部DSP计算后提取出负载电流的无功成分,然后将PWM信号驱动IGBT,根据无功电流大小来控制三电平拓补电路产生满足要求的无功电流,达到无功补偿的目的。

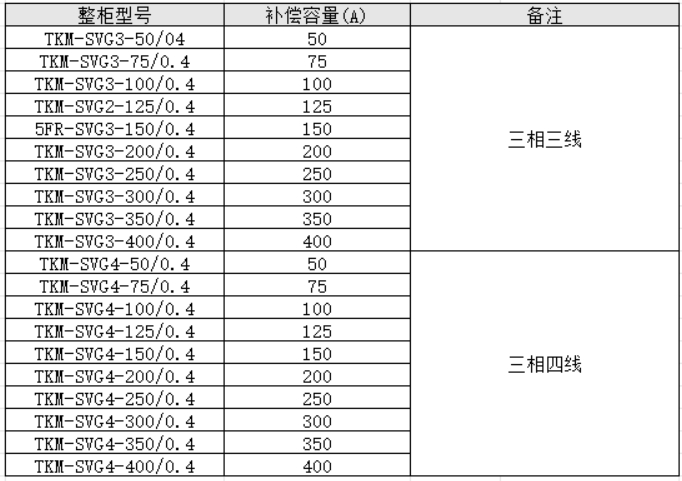

选型图

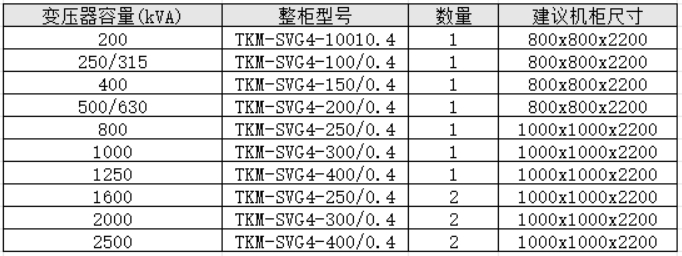

技术参数
