能耗管理系统TKM-3000

产品介绍

系统功能
在自动化技术和云平台技术基础上建立的能耗监测管理系统,以客观综合能源数据为依据,实现工业单位和企事业单位楼宇水、电、气、热、煤等能源消耗的监测,分析,控制是节能降耗最根本的办法。推广先进的能耗监测管理应用理念,改变传统的能耗无科学依据的生产管理方式,是现代化大、中、小型企业先进的行之有效的重大管理措施,正成为各大公司各级管理者的共识。建设能耗监测管理系统的基本目的就是要在提高能耗监测管理系统运行、管理效率的同时,找到生产工艺能源消耗最佳工艺数据,为企业提供一个成熟的、有效的、使用方便的能耗监测管理的整体管控解决方案;建立一套先进的、可靠的、安全的能耗监测管理系统。并实现安全稳定、经济平衡、优质环保、监督考核的基本目标。
TKM-3000能耗管理系统由能耗分项计量,能耗统计分析,能耗控制管理三个部分组成。

TKM-3000能耗管理系统分为建筑楼宇能耗管理系统，工矿企业能耗管理系统两大类型。建筑楼宇能耗管理系统根据各建筑的功能不同，我司针对医院，商场，学校，宾馆饭店，办公，体育，综合建筑等均推出了有针对性的能耗管理子系统，可根据用户的实际需求进行个性定制。

系统特点
1.系统集数据采集、测控、报警、远传等功能于一体，实现了变配电与能耗管理的实时综合监控，能耗管理的无人或少人值守;2.分层分布式系统结构，简单清晰，便于维护和扩展;
3.系统监控软件采用全中文的实时图形监控界面，操作简单方便;
4.系统监控软件具备设备状态监视、设备参数采集、设备保护监测、设备远程控制、报警管理、曲线分析、报表生成、用户管理等多种功能，并具备OPC等标准通讯接口功能;
5.系统稳定性好，可靠性高，采用网络通信和现场总线控制方式，提高了系统的智能化程度;
6.系统兼容性好，为BA、DCS、调度等其它系统预留了通讯接口，可以进行相关数据信息的转发和远传，从而实现资源信息的共享;
7.系统标准化程度高，符合电力、热力、供水、煤气等行业的各种规范、标准，包括国家标准IEC、GBTT等;8.主备数据库设计，保证系统全网数据不丢失:
9.支持服务器冗余、网络冗余、客户端冗余等多种冗余方式

能耗监测计量管理
TKM-3000能耗管理系统采用分层分布、开放式结构设计。系统包括:主控层、网络通讯层和现场设备层三部分。

主控层
由SunControl系统软件和监控计算机、打印机、UPS电源等硬件设备组成，通过网络通讯层与现场设备层相连，对设备执行数据采集、状态监视和控制管理。

网络通讯层
包括通信管理机、网络交换机、串口服务器等通信设备，通过以太网、光纤环网或RS-485网络实现对现场设备的数据信息采集或将主控层对现场设备的各种控制命令进行传输。

现场设备层
包括中高压系统的微机保护装置及开关柜测控装置、低压系统的智能电力监控仪表和水表、煤气表、热量表等其它智能装置，实现系统内所有能耗的计量管理和能耗控制。

结构示意图

系统参数

能耗分项计量

1.能耗/能效信息统计、管理

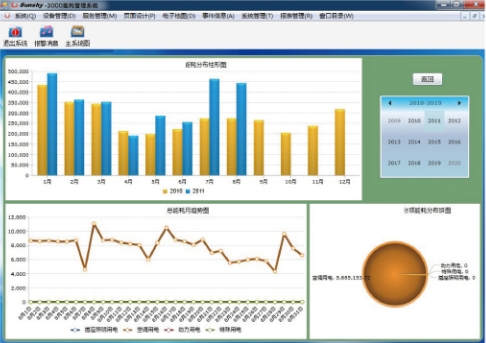

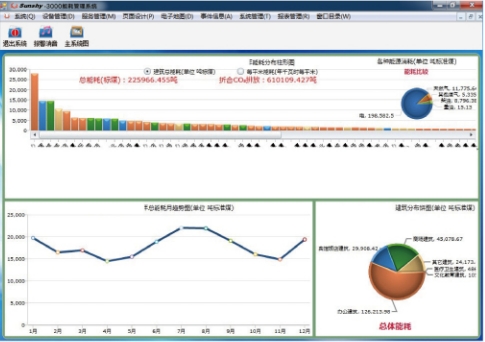

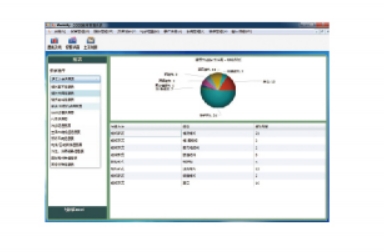

系统自动生成多种能耗信息统计图形、曲线和报表,如以日、周、月、年 为周期的电、水、气、煤等能耗统计报表,报表类型分为企业级、部门级、设备级三个层次,为用户提供能源消耗结构和能源消耗成本分析依据,评估节能措施的效果和关联影响。系统提供综合能耗/能效统计报表，采用菜单或按钮直接引导界面模式，报表界面包括企业宏观的能耗数据和相关信息，快捷、直观反映设备实时和历史能耗/能效信息。

2.历史能耗数据对比、分析

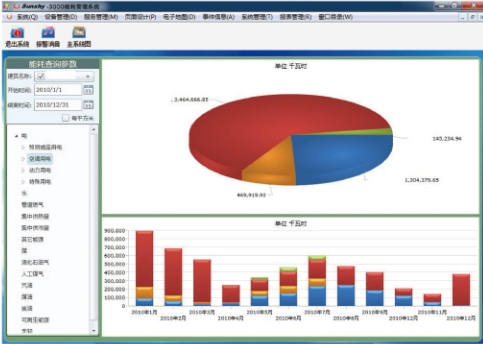

系统具有强大的历史能耗数据追溯和分析功能，企业能效管理及生产工艺分析人员可按不同需要灵活设置工作点参数，在不同时段下生成各种能耗数据报表与能耗曲线:如单一设备能耗、部门设备能耗和企业总能耗等,用多种方法对主要能耗设备的能耗数据进行查询和追溯,并可对多种参量的变化趋势进行对比、分析，从而发现能源消耗结构和过程中存在的深层次问题，对企业能源消耗结构和方式的改进、优化提出方案和建议。使企业生产过程的单位能耗和能源效率保持在科学、合理水平。

3.电能质量及谐波监测、分析
系统在线监测电能质量和谐波分量，,通过谐波分量图和趋势图，使用户及时了解真实用电环境，避免谐波危害和电能质量问题的发生,同时降低供电系统谐波和无功损耗。

能耗统计分析

1、企业节能辅助诊断
系统可提取各能耗数据进行同、环对比分析，确立标杆值并对各兰控点的能耗情况进行能耗水平判定，对能耗改善提出一套完整的诊断流程，并给出能耗分析报告。
2、各类能耗的分类统计
按照能源大类(如耗水量,用电量,燃气量,耗热量,耗冷量等)统计企业用能情况，与用能费用情况结合,分析企业能耗的分配与使用最优方案。
3.电能分项的划分

针对一般企业用能费用最高,用能比例最大的电能部分，进行进一步的分析与诊断,判断用电耗能的主要设备及其运行情况,分析日常管理中的电趁浪费现象或用电设备的使用效率等。
4.实时监测企业的分顶

电耗通过远传采集器将企业内所有计量支路数据传输给监控服劳器或云端,建立企业能耗数据库，可以在各羹修端上运行我们的耗管理系统，企业能耗实时进行能耗统计、分析和管理。管理人员可以实时了解企业照明、空调、动力、特殊用电等多个能耗类型的实时电耗,帮助管理人员判断企业的运行状态。
5.能耗分析和诊断
通过分相计量系统果集的数密，我们可以对企业的各个能耗子系统如水，电,燃气等进行节能诊断。分析各项能耗占总能耗的比例,分斯旅耗系统中不同没备的能耗比例,分析空调系统的单位面积耗与动力设备的工作效率。分析企业电力系统工作目和休息日的用电比率，工作日白天和晚上 的用电比率。
6.能耗指标对比

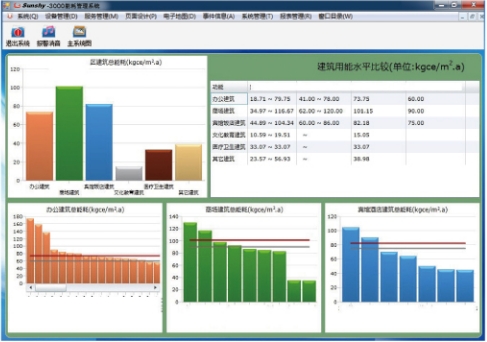

可以将本企业的各种能耗指标与其他企业进行横向比较。
通过以上种种办法发现企业的节能潜力。
7.费率传递
系统可分析用户在不同时段的能耗状况,并根据国家的多费率电价水价政策进行优化设计，主导用卢错峰用能，为用户节约运营成本更适应节能降耗这一国家战路。

能耗控制管理

1.短信发送
监控系统可将事件记录、故障报警信息、重要操作提醒、电能数据等信息以短信方式发送至绑定手机,方便管理者远程实时监控现场运行状态，可以显著提高电气系统的安全性和无人值守运行效率。

2.地图导航
以全国地图为导航起点,逐步到省以及各个本地子站,逐层走位到各本地站点项目地点。展示项目信息与运行情况


3.WEB管理

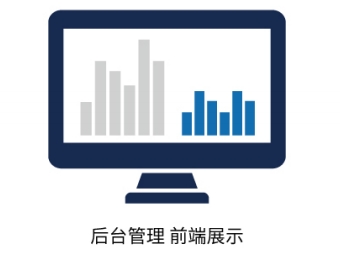

系统提供的VEB功能分为两大部分,一是业主后台管理,二是面向前端用户的信息展现。业主后台管理V/EB功能,可供维护人员通过WEB方式对后台进行一些日常的简要操作,但是不提供组态、遥控等高级操作功能,它提供的主要功能有以下几点:
1、查询一些关键实时数密,包括厂站、装置、测点等,并可保存为excel文件;
2、查询历史搬表内容,并可下载
3、查询系统图形界面,并有实时信息展砚,包括各图元状态,各测点数值等;
4、查询历史告警;
5.配置实时告警,并展现实时告警;
6配置前迷用户信息。

4.APP浏览
APP皮用主要是为业主和用户提供项目站点运行的实时数据,同时也提供绩效分析,生产报表以及工单流等服务。
1、站点监测:可以实现所有站点运行状态的实时展示;
2、绩效分析:收集每个站点的运行数据,然后分析绩效;

3、报表显示:提供不同时问段(日、周、月、年)的报表模板,也可以自己制作需要的报表;

4、图表显示:可以直接查看数据信息的图表显示,实时接收数据,然后以图表(饼图、柱状图等)显示

5、工单处理:为维护人员提供工单处理功能;
6、信息反馈:可以向公司反馈意见或者建议。

5.云端维护
站点远程监控                                                                                  故障告警分析
利用云平台司对多个站点的实时选行情况和设备数据迪行统一管理。 云平台不但收集每个站点设备的故障告警数据和操作事件

并对多个站点选行致据和设备进行环比分析和数据捕名等功能。        ,还对各类数据进行对比分析,为项目维护人员提供解决方案。
                                                                                                       主要功能有,设备故障告警分类管理,设备故障累计分析,设备

                                                                                                       设备性能对比分析等。

设备资严管理                                                                                   生产报表管理
对多个站点的设备信息,运行状古、 推护需家实观统一管理。主亚内    云平台提供非常方便的报表管理功能,用户可以自定义报表模

客包括:物制资产、设备运行、故障告警、人员操作,系统维护等多方    板,系统会根据用户定义的报表模板，自动按时生成相应的报

面管理。                                                                                           表,并根据用户的设置,进行相应的转发,包括拷贝或发送邮用

                                                                                                         户也可按自身所关注的数据内容手动生成相应的报表。

数据分类管理
云平台实时采集多个本地站点的现场欢眶,真中包会有设备欢罪，话维

数、生产数据、检测数据等多种类型。多站点数据汇总至云平台,经过

数据处理后分类管理，为多种功偿提俏数据支持和服务。
