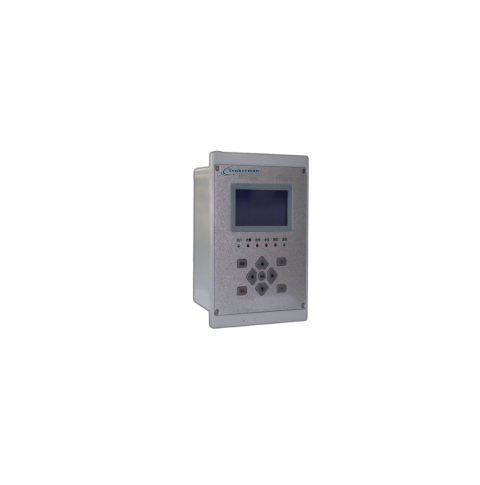

微机综合保护 TKM100、316、516系列

产品简介

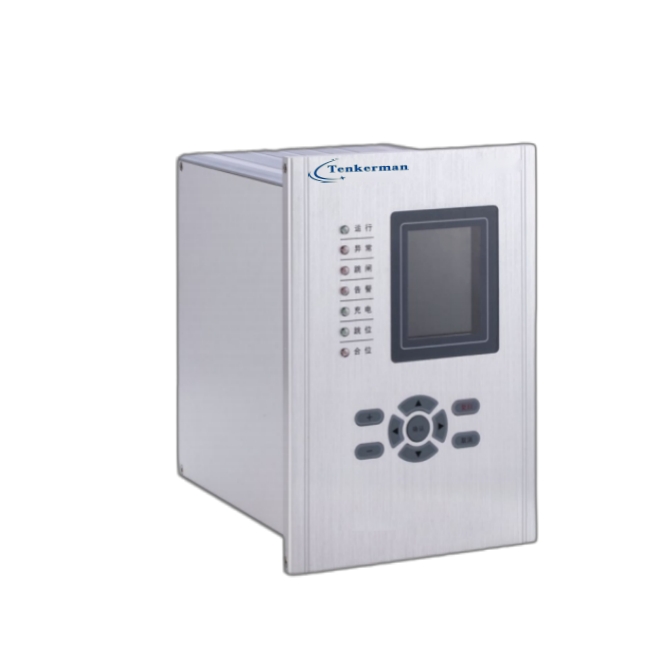

TKM516 系列可编程微机保护测控装置集保护、控制、监视、测量和记录于一体，采用大容量、资源冗余设计，插件拔插式结构，适用于各种电压等级电力系统的保护、控制、测量和监视，可配置为各种配电馈线、变压器、电容器、电动机等保护。用户可根据现场的需求，使用不同的型号。它们可用于不同的主接线方式，如单母线、双母线及多母线接线。保护功能也支持不同类型的电网，如中性点不接地系统、经消弧线圈接地系统和小电阻接地系统。
TKM516 系列微机保护适用于 110KV 及以下电压等级电网系统对电力能源安全运行、可靠性的保障要求。广泛应用于电厂、变电站、工矿企业、医院、学校、商业广场以及大型楼宇等高中压配电系统。

产品特征

■高可靠性设计，采用工业级元器件，所有与外界的连接均做到了充分的电气隔离，并内置抗雷击保护电路和电源滤波器；
■ 强大的逻辑组态功能，支持逻辑元件的任意组合，可实现同一台装置配置成不同保护功能的装置；
■ 友好的人机界面，采用大屏幕液晶显示，直观的人机对话，实时显示运行监测数据；
■ 全面的事故追忆和诊断，支持完善的录波功能，可记录动作发生时开关量及模拟量的波形信号，方便对故障原因进行分析和判断；
■ 高精度测量和计量，可测量 IA、IB、IC、I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、f、PF，测量精度电流、电压最高可达 0.2 级，频率 ±0.002Hz；
■ 支持多种通信方式，最多可扩展 3 路以太网及 4 路 RS485 通讯，及 ModBus-RTU、IEC60870-5-103 等通讯协议；
■ 低功耗设计，采用了主板低功耗及液晶保护技术，整机静态功耗长期维持在 4W 左右，装置使用寿命大为提高。

技术参数

功能规格

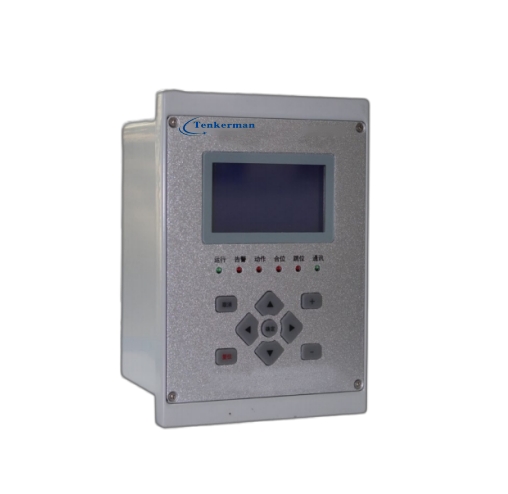

产品简介

TKM316 系列微机保护测控装置包括线路保护、电容器保护、电动机保护、PT保护等。它采用双CPU结构，能完成回路的保护、测量、控制、远程通讯等功能，具备维护方便、实用，可靠等特点。
TKM316 系列微机保护适用于 10KV 及以下电压等级用电系统对电力安全、可靠性的要求，广泛应用于工矿企业、建筑、医院、商业广场等中低压配电系统，可集中组屏，也可分散安装在开关柜上。

产品特征

■ 逻辑组态功能，支持逻辑元件的任意组合，可实现同一台装置配置成不同保护功能；
■ 友好的人机界面，采用大屏幕液晶，直观实时显示运行监测数据；
■ 高可靠性设计，采用工业级元器件，所有与外界的连接均做到了充分的电气隔离；
■ 完善的事故追忆和诊断，支持录波功能，可记录动作发生时信号波形，方便对故障原因进行分析和判断；
■ 全面的测量功能，可测量 IA、IB、IC、I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、f、PF；
■ 支持多种通信方式，最多可扩展 2 路 RS485 通讯，及 ModBus-RTU、IEC60870-5-103 等通讯协议；
■ 采用抗震动、宽温、防尘密封以及“一对一”的设计原 则，既可分散安装在开关柜上，也可集中组屏配置。

技术参数

功能规格

产品简介

TKM100 系列智能环网柜保护装置采用现代微处理器技术和交流采样技术，设计充分考虑了体积小、易用性和可靠性，集保护、测量、控制、远程通讯等功能一身，结构简单、实用，运行安全可靠，可满足 20kV 及以下电压等级智能环网柜要求。

产品特征

■ 友好的人机界面，采用 LCD 液晶，直观实时显示运行监测数据；
■ 安装方便，接线简单，操作维护便捷；
■ 完善的测量功能，可分别测量三相电流（Ia，Ib，Ic），线电压（Uab，Ubc，Uca），有功功率 P，无功功率 Q，功率因素 cosφ，频率 f；
■ 采用专用存储芯片，在掉电情况下基本数据保存不丢失；
■ 装置的遥信功能具有 8 路外部开入量；
■ 具有远程遥控、通讯对时功能，且支持双区定值切换；
■ 完善的事故追忆和诊断，支持录波功能，可记录动作发生时开关量及模拟量的波形信号；
■ 支持多种通信协议，如 ModBus-RTU 协议、IEC60870-5-103 协议；
■ 采用了主板低功耗设计及液晶保护技术，整机静态功耗长期维持在 4W 左右，装置可以长期可靠稳定运行。

技术参数

功能规格
